Diagnostic électrique

Un disjoncteur qui saute sans raison apparente, une installation vieillissante à réhabiliter avant travaux : le diagnostic électrique dans le BTP permet d'identifier précisément l'origine des anomalies et d'intervenir en toute sécurité.

Le diagnostic électrique dans le BTP : une compétence technique au cœur de la sécurité des chantiers

Le diagnostic électrique désigne l'ensemble des opérations permettant d'analyser l'état d'une installation électrique, d'en localiser les défauts et d'évaluer les risques qu'elle présente. Dans le secteur du bâtiment, cette compétence dépasse la simple vérification visuelle : elle mobilise des connaissances en schémas électriques, en normes NF C 15-100, et en utilisation d'appareils de mesure (multimètre, testeur d'isolement, caméra thermique).

Les professionnels concernés sont nombreux. L'électricien du bâtiment en est le praticien principal, qu'il intervienne en neuf ou en rénovation. Le technicien de maintenance y recourt pour garantir la continuité de fonctionnement des équipements. Le chargé d'affaires en génie électrique, quant à lui, s'appuie sur les conclusions du diagnostic pour chiffrer et planifier des travaux. Dans tous les cas, maîtriser cette compétence conditionne directement la sécurité des occupants et la conformité réglementaire des ouvrages.

Les niveaux de maîtrise du diagnostic électrique : de l'habilitation à l'expertise terrain

La pratique du diagnostic électrique suit une logique de progression bien balisée dans le BTP. Le premier niveau correspond à l'habilitation électrique, délivrée après une formation obligatoire qui permet d'intervenir sur des installations sous tension dans un périmètre défini. Sans ce prérequis, aucune opération de diagnostic ne peut légalement être réalisée. Les niveaux B1V, B2V ou BR déterminent l'étendue des actes autorisés.

Au-delà de l'habilitation, la montée en compétence passe par la lecture et l'interprétation de schémas unifilaires, la maîtrise des appareils de mesure et la capacité à croiser plusieurs indices (chauffe anormale, défaut d'isolement, déséquilibre de phases) pour poser un diagnostic fiable. Un électricien expérimenté sait distinguer un défaut ponctuel d'une dégradation systémique, ce qui change radicalement la nature des travaux à préconiser.

Se former au diagnostic électrique dans le BTP

Les voies d'accès à cette compétence sont variées selon le profil de départ. En formation initiale, le CAP Électricien et le Bac Pro MELEC (Métiers de l'Électricité et de ses Environnements Connectés) intègrent les bases du diagnostic dans leurs référentiels. Le BTS Électrotechnique approfondit la démarche analytique et l'utilisation des instruments de mesure. Ces cursus combinent apports théoriques et périodes en entreprise, ce qui reste la meilleure façon d'ancrer les réflexes professionnels.

Pour les actifs déjà en poste, plusieurs organismes spécialisés proposent des formations courtes sur le diagnostic d'installation, souvent couplées au recyclage de l'habilitation électrique (obligatoire tous les trois ans). La pratique terrain reste irremplaçable : travailler aux côtés d'un électricien senior sur des chantiers de rénovation permet de confronter la théorie à la diversité réelle des installations. Des plateformes de e-learning proposent également des modules sur les normes NF C 15-100, utiles pour consolider les connaissances réglementaires.

Les outils et méthodes au service d'un bon diagnostic électrique

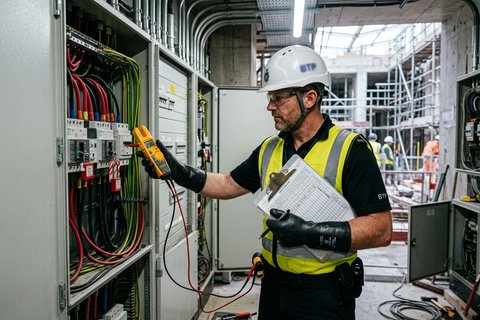

Un diagnostic rigoureux repose sur une méthodologie structurée autant que sur les bons équipements. L'intervention débute par une inspection visuelle de l'installation (état des câbles, présence de protections adaptées, conformité du tableau électrique), puis se prolonge par des mesures instrumentées. Le testeur d'isolement permet de détecter des fuites de courant invisibles à l'œil nu, tandis que la caméra thermique révèle les points chauds synonymes de connexions défaillantes ou de surcharges.

Voici les principaux instruments utilisés lors d'un diagnostic électrique sur chantier :

• Le multimètre, pour mesurer tensions, courants et résistances
• Le testeur d'isolement (mégohmmètre), pour évaluer la qualité des câbles
• La pince ampèremétrique, pour contrôler les déséquilibres de phases
• La caméra thermique, pour localiser les échauffements anormaux

La méthode d'intervention varie selon le contexte (installation neuve, rénovation lourde, dépannage urgent), mais la logique reste identique : observer, mesurer, analyser, puis documenter les conclusions dans un rapport écrit qui servira de base aux décisions de travaux.

Diagnostic électrique et réglementation : ce que tout professionnel du BTP doit savoir

La réglementation encadre strictement la pratique du diagnostic électrique dans le bâtiment. La norme NF C 15-100 fixe les exigences applicables aux installations électriques basse tension en France. Tout écart constaté lors d'un diagnostic doit être formalisé, classé par niveau de danger et transmis au maître d'ouvrage ou au donneur d'ordre. Dans le cadre d'une transaction immobilière, le diagnostic électrique obligatoire (pour les installations de plus de quinze ans) suit un protocole défini par le décret du 22 janvier 2009.

Le tableau ci-dessous résume les principales situations nécessitant un diagnostic électrique dans le BTP :

Voici les contextes d'intervention les plus fréquents selon le type de mission :

Les erreurs fréquentes à éviter lors d'un diagnostic électrique

Même des professionnels expérimentés peuvent commettre des erreurs qui faussent le diagnostic ou compromettent la sécurité. La plus courante consiste à se fier uniquement à l'inspection visuelle sans effectuer de mesures instrumentées : une installation visuellement correcte peut présenter des défauts d'isolement sérieux. À l'inverse, interpréter une mesure hors contexte (sans connaître l'âge de l'installation ou les conditions ambiantes) conduit à des conclusions erronées.

Deux autres points de vigilance méritent attention :

• Négliger la documentation : un diagnostic sans rapport écrit structuré n'a aucune valeur juridique ni opérationnelle pour les interventions ultérieures.
• Confondre diagnostic et dépannage : le rôle du diagnostiqueur est d'identifier et de characteriser les anomalies, pas de les corriger dans le même temps, sauf en cas de danger immédiat.

FAQ

Quelle différence entre un diagnostic électrique et un contrôle de conformité ?

Le diagnostic évalue l'état général d'une installation et identifie les anomalies. Le contrôle de conformité vérifie le respect strict de la norme NF C 15-100. Les deux démarches sont complémentaires mais ne se substituent pas l'une à l'autre.

Faut-il une habilitation spécifique pour réaliser un diagnostic électrique dans le BTP ?

Oui, toute intervention sur une installation électrique, même à titre diagnostique, exige une habilitation électrique adaptée. Le niveau requis dépend de la nature des opérations effectuées et de la tension de l'installation concernée.

Le diagnostic électrique est-il obligatoire avant tout chantier de rénovation ?

Il n'est pas systématiquement obligatoire sur le plan réglementaire, sauf dans le cadre d'une vente immobilière. En revanche, il est fortement recommandé avant toute rénovation touchant aux circuits existants, pour des raisons de sécurité et de maîtrise des coûts.

Peut-on se former au diagnostic électrique sans expérience préalable en électricité ?

Un parcours complet est nécessaire : les bases en électrotechnique sont un prérequis. Un CAP Électricien ou une formation professionnalisante en génie électrique constitue le point de départ logique avant de se spécialiser dans le diagnostic.
